現地球已經步入能源危機了，不可再生資源日漸枯竭、全球氣溫上升危害加深，可以預見未來新能源是經濟發展主流。而電動汽車的發展將會是一個大趨勢，電動汽車是一項復雜而系統的工程，而交流充電樁是其中突破性的一點。
國家政策也是大力扶持電動汽車行業，財政部發布了《關于2016-2020年新能源汽車推廣應用財政支持政策的通知》，表示將在2016-2020年繼續實施新能源汽車推廣應用補助政策，很大程度上推進了電動車的普及。其次，國務院頒布的《汽車產業調整和振興規劃》文件提出：在未來三年計劃“形成50萬輛純電動車、充電式混合動力和普通型混合動力等新能源汽車產能，新能源汽車銷量占乘用車銷售總量5%作用 ”，這也是新能源汽車的發展機遇。
新能源車充電樁現狀
目前全國已有40多個省進行了新能源車充電樁（站）的建設，分別在北京、深圳、唐山、成都、武漢及石家莊等地建設充電樁站。以深圳為例，城市內各設新能源車充電樁12750個，其中公交快、，慢充電樁2個，公務車充電樁2500個，社會公共慢速充電樁10000個，社會公共快速充電樁200個。可以看到，等到充電樁站建設模式日漸成熟后將會進入井噴式暴增狀態。
交流充電樁的組成及原理
交流充電樁，又稱交流供電裝置，是指固定在地面或墻壁，專門為電動汽車電機提供電源的供電裝置，并具備相應測控保護功能的專用裝置，功率一般不大于 7kw ，采用的傳導方式為具有車載充電機的電動汽車提供人機交互界面及交流充電接口。
| 充電樁部件 | 材料性能要求 | 可選材料 |
|---|---|---|
| 結構部件 （殼體、外殼） |
耐候、耐低溫、阻燃性好，具有一定的的耐油性 | PC或PC/ABS合金或SMC復合材料 |
| 電器部件 （充電用裝置） |
阻燃性好、絕緣性能好、抗點痕指數 | 改性PET、改性PBT、改性尼龍PA6、PA66等 |
| 電纜 （絕緣層、護套層） |
耐候、柔軟、耐磨、耐碾壓、耐高低溫、耐油等 | 選用材料主要有橡套、TPE、TPU、XLPE等 |

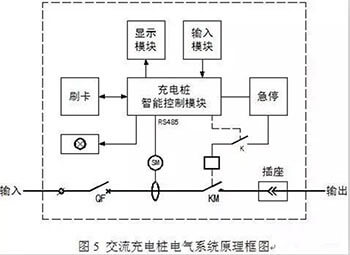

充電樁在使用過程中，首先給設備上電，通過系統自適應調整，進入工作狀態，如果操作不合格或校驗沒有通過，就需要重新刷卡。如果操作合格，可以看到顯示器上用戶的詳細信息，比如：用戶信息、余額查詢等。正確連接后，可選擇充電模式充電，有按電量充電、按時間充電、按金額充電及自動充電這幾種方式充電，這時計費表開始上傳直到用戶結束充電。此時，在此過程中，DSP實時監控系統會顯示出相關信息，如在充電過程用戶可隨時結束充電。如下圖為交流充電樁電氣系統原理框圖。
新能源車充電樁要做到在運行、維護的過程中滿足用戶的需求，賬卡實物人相符，將收費、服務以及資產維護責任落實；提供對用戶友好的操作環境，進行相應的控制操作、計量計費、和通信管理的電動汽車專用交流供電裝置。 DSP控制系統能實時監控交流充電樁的運行，且通過人機交互界面提供人工接口。整個系統需要有計量功能、人機交互界面功能、非接觸式ic卡功能、通訊功能、安全防護功能、故障及報警功能等。
計量功能
計量表一般是電子式有功電能表，計量精度不低于1級，在安裝新能源車充電樁時應為計量表預留電氣接口和安裝空間。新能源車充電樁在可以通過RS485/RS232總線讀取充電前后電能表的電量止度，結合充電模式得出用戶電能使用量、消費金額、充電時間等，最后在后臺系統存儲通過顯示器顯示。
- 人機交互界面功能；
- 液晶屏顯示，顯示面積大于3.2寸；
- 有運行狀態指示燈，可顯示對應充電樁各狀態的信息；
- 可通過人機界面操作進行相對于的信息查詢；
- 帶有不同充電服務模式選擇，一般有定電量充電、定時間充電、自動充電（充滿為止）；
- 顯示字符清晰完整，不依賴光源也可以辨認；
- 鍵盤可以正常輸入，且?guī)в邪存I聲；
- 充電過程中，需要展示充電信息，如已充電量、已充電時間等，充電結束后顯示用戶的用戶號、剩余金額及本次充電金額等。
非接觸式ic卡功能
交流汽車充電樁配備非接觸式ic卡讀卡裝置，能夠識別符合ISO14443標準的非接觸ic卡。用戶能夠在交流充電樁完成充電等各項功能。
通訊功能
交流充電樁能利用can總線技術完成與bms和集中器的通訊，以及和人機界面、智能電能表、ic卡模塊、微型打印機的實時在線通訊。
安全防護功能
新能源車充電樁應具備急停開關。按下急停開關后，應能立刻切斷充電樁內整個供電回路的電源。充電樁應具備平衡開關。充電樁在受外力（如被汽車撞斷）破壞時，應能立刻切斷充電樁內整個供電回路的電源。安全防護系統設計，包括充電電纜的控制導引單元、緊急停止單元、電氣防護及靜電防護單元，傾斜保護單元。
故障及報警功能
新能源車充電樁在工作過程中，出現故障，充電樁應能及時作出故障報警動作。充電樁控制器應具有自檢功能，自檢程序應能實時檢測內部和外部電路或通訊通道，確保充電樁可靠工作，當自檢程序發現錯誤或故障時，應能立刻做出故障報警動作。
在我國大力發展純電動汽車的市場背景下，交流充電樁將會成為消費者的主要充電選擇之一，新能源車充電樁的迅猛發展是勢不可擋的，而作為充電樁主要組成充電樁線束也將迎來新的機遇。久旺電子從2012年開始涉足新能源汽車充電樁線束的研發及生產，其間沉淀了深厚的專業應用經驗。并將其優勢和特長延伸到其它領域。多年的設計和生產積累，我們有能力為用戶提供更多可再生能源充電樁線束。如對新能源車充電樁線束有任何疑問，歡迎聯系我們。
